隨著人們對行星減速機認識的深入，結構的不斷完善，制造工藝的改進，制造困難的問題逐漸在克服。因此，行星減速機得到日益廣泛的應用。下面詳細介紹行星減速機內部結構圖和行星減速機工作原理。
驅動源以直結或連接方式啟動太陽齒輪，太陽齒輪將組合于行星架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動繞行轉動，行星架連結出力軸輸出達到減速目的。更高減速比則借由多組階段齒輪與行星齒輪倍增累計而成。

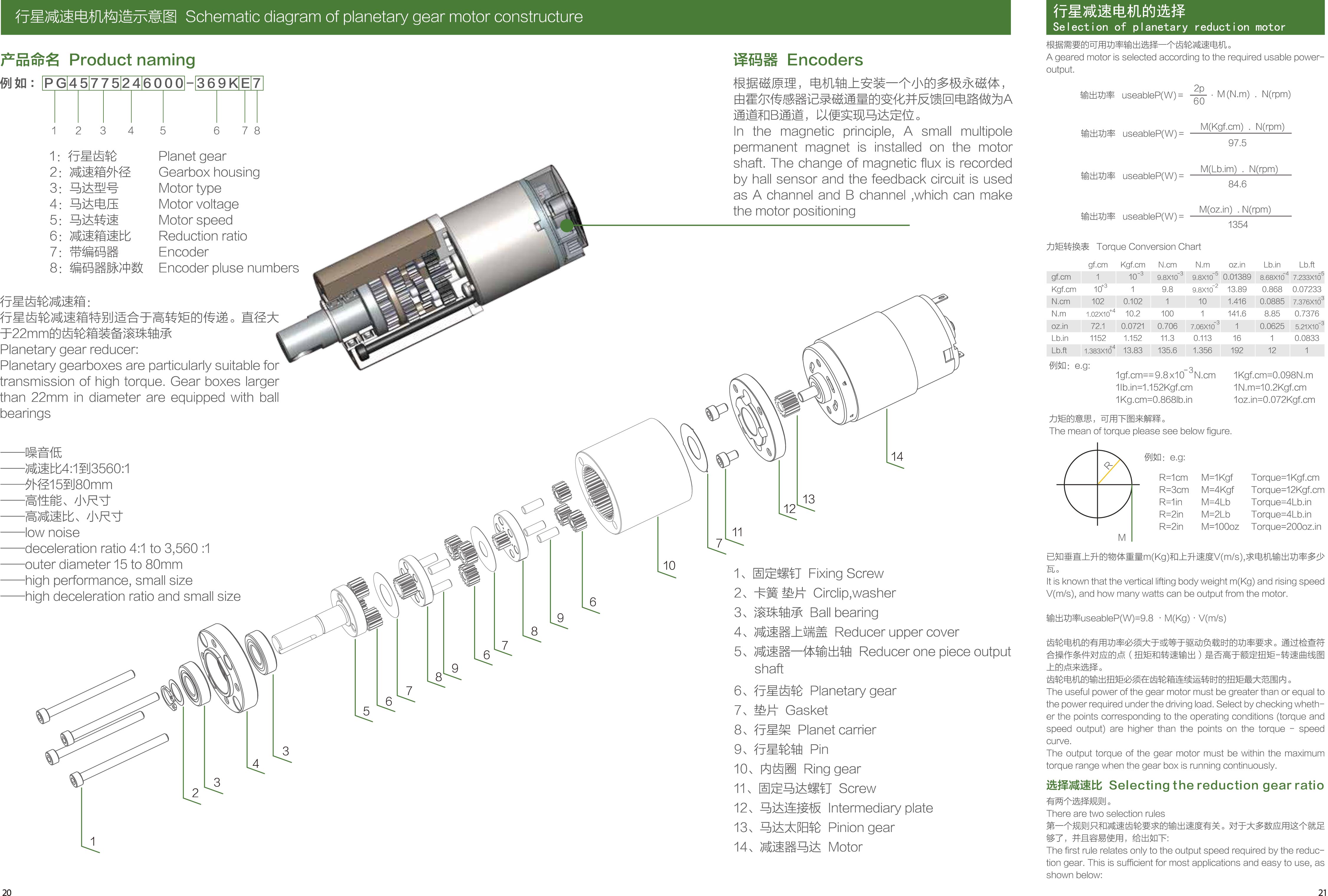

行星減速機的傳動結構為目前齒輪減速機效率最高的組合，行星減速機基本傳動結構如下：
